酒店門鎖取電開關已經成為很多大中小酒店飯店的必備設備，出來方面顧客以外，還能節能，避免顧客走的時候忘記關閉房間里面的燈，造成浪費。今天我們見到那給大家講解一下酒店門鎖取電開關接線圖。 酒店門鎖取電開關使用30A繼電器的智能插卡取電開關的最大負載實際承受負載的大小有三種情況： 最大負載（阻性負載） 30A （感性負載） 15A （感性負載） 15A （感性負載） 15A 當酒店門鎖取電開關最大負載電源(阻性)小于30A的情況下，可以直接通過酒店門鎖取電開關。

插卡取電原理：一般插卡取電開關都有三部分電路組成：高低壓電源轉換部分、識別卡部分和輸出部分。其中電源的轉換由多種方式，如開關電源式、阻容降壓式、變壓器式等。
高低壓轉換部分將交流電通過整流降壓為直流，經低壓電源供給識別部分和輸出部分。
識別卡部分通過檢測插入的卡是否符合預設的標準。

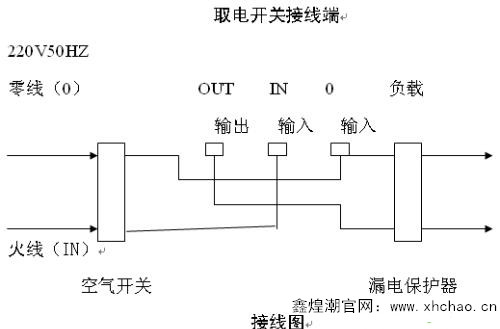

插卡取電開關接線的方法：
1、在開關上有標記,大致分兩種,一種零線公用。

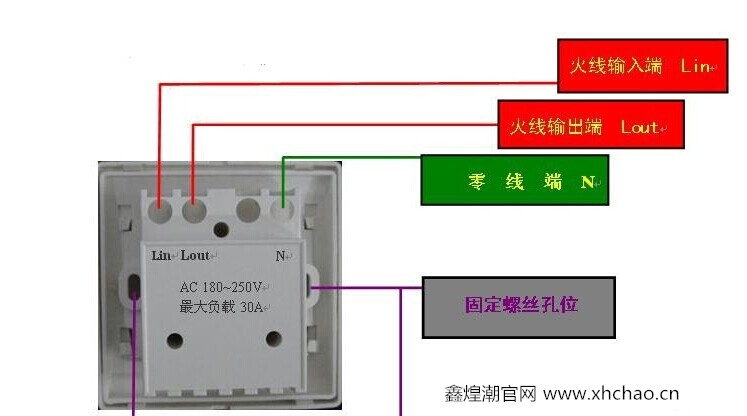

2、有三個接線端。Li接進線火線,Lo接出線火線,N接零線。
3、另一種四個接線端, Li接火線進線,Ni接零線進線,Lo接火線出線,No接零線出線。

插卡取電開關，又稱取電開關、節電開關、節能開關。主要是應用于酒店、賓館。解決空房狀態下，切斷房間的電源。從而達到用電安全和節能。
一般插卡取電開關都有三部分電路組成：高低壓電源轉換部分、識別卡部分和輸出部分。其中電源的轉換由多種方式，如開關電源式、阻容降壓式、變壓器式等。輸出部分得到識別卡部分的符合標準信號，接通交流電源（火線）。此部分根據不同的負載要求，有30A、40A等。
取電開關發展過程和酒店鎖是同步的，因?yàn)橐ㄟ^開門卡來取電，所以取電開關必須與酒店鎖的門卡類型相配套。
1）機械式取電開關：早期的取電開關實際上是一個機械翹板開關，通過插入鎖匙牌，將電源的兩個觸點導通。從而實現客人離開房間時，取出鎖匙牌的同時，觸點斷開，切斷房間電源。熟悉此原理的住店客人有時會用梳子等類似鎖匙牌的硬片狀物插入開關，同樣能取電，所以不能根本解決用電的安全和節能。目前幾乎已淘汰。
2）光電式取電開關：隨著磁卡酒店鎖的問世，開門、取電只需要一張磁卡，就出現了光電式取電開關。其原理為通過插卡導通或者阻斷一對紅外線，控制電路檢測紅外線的通斷，通過繼電器輸出電源的通斷。此原理的取電開關也稱通用型取電開關。目前還有少數酒店使用。
3）IC卡取電開關：主要適用于通過接觸式IC卡取電，主要是檢測IC卡的芯片管腳，判斷有無卡插入和插入的是不是IC卡來輸出電源的通斷。目前所占市場比例也比較少。
4）低頻卡取電開關：適用于125KHz的非接觸式感應卡，如EM,TEMIC,TI等感應卡，主要是檢測卡的頻率，是否符合125KHz來輸出電源的通斷。目前市場比例較大。
5) 高頻卡取電開關：主要適用于13.56MHz高頻感應卡，如MIFARE的S70,S50、還有國產的復旦卡等，通過識別此類卡的ID是否符合標準來輸出電源的通斷。目前市場應用較多。
以上5種類型都是識別開門卡的類型。
6）識別房號型取電開關：是專卡專用開關之一，通過讀取開門卡內的房間地址數據，進行比較是否是該房間的卡來輸出電源的通斷。有少部分酒店使用。需要與酒店鎖共享寫卡數據。
7）識別時間型取電開關：是?？▽Ｓ瞄_關之一，通過讀取開門卡內的房間地址和時間數據進行比較是否是該房間的有效時間內的卡來輸出電源的通斷。少部分酒店使用。需要與酒店鎖共享寫卡數據。
8）網絡型取電開關：通過讀取開門卡的權限類型、時間等數據，上傳客控系統，由客控系統執行客房用電狀態。高星級酒店使用較多。需要與酒店鎖共享寫卡數據和客控系統共享傳輸協議。

電路板上有一個555集成塊用來控制繼電器，其工作原理是：當卡插入時，壓住了一個微動開關，使555集成塊工作，控制一只可控硅，接通繼電器，使相線通過繼電器的觸點導通，供電給房間。當取出卡后，555集成電路還繼續控制著電路，當一定的時間延遲之后，555集成電路不輸出電壓，關閉可控硅，使繼電器失電，從而斷開房間的電源。
